兩聯供系統的設計——設計軟件
兩聯供知識連載設計篇前面幾期分享了負荷計算及定位，接下來我們分享一下系統中的設計軟件。設計軟件的工作是非常重要的，我們需要知道管道如何走向，管徑流量如何配置，準備多少管材及配件，這些工作如果用手工描圖會比較省時省力，但同時存在精準度不高的弊端，因此目前主流還是采用設計軟件，那么主要的設計軟件有哪些呢？
目前主要的設計軟件從大類上分共為兩類：
一、平面類

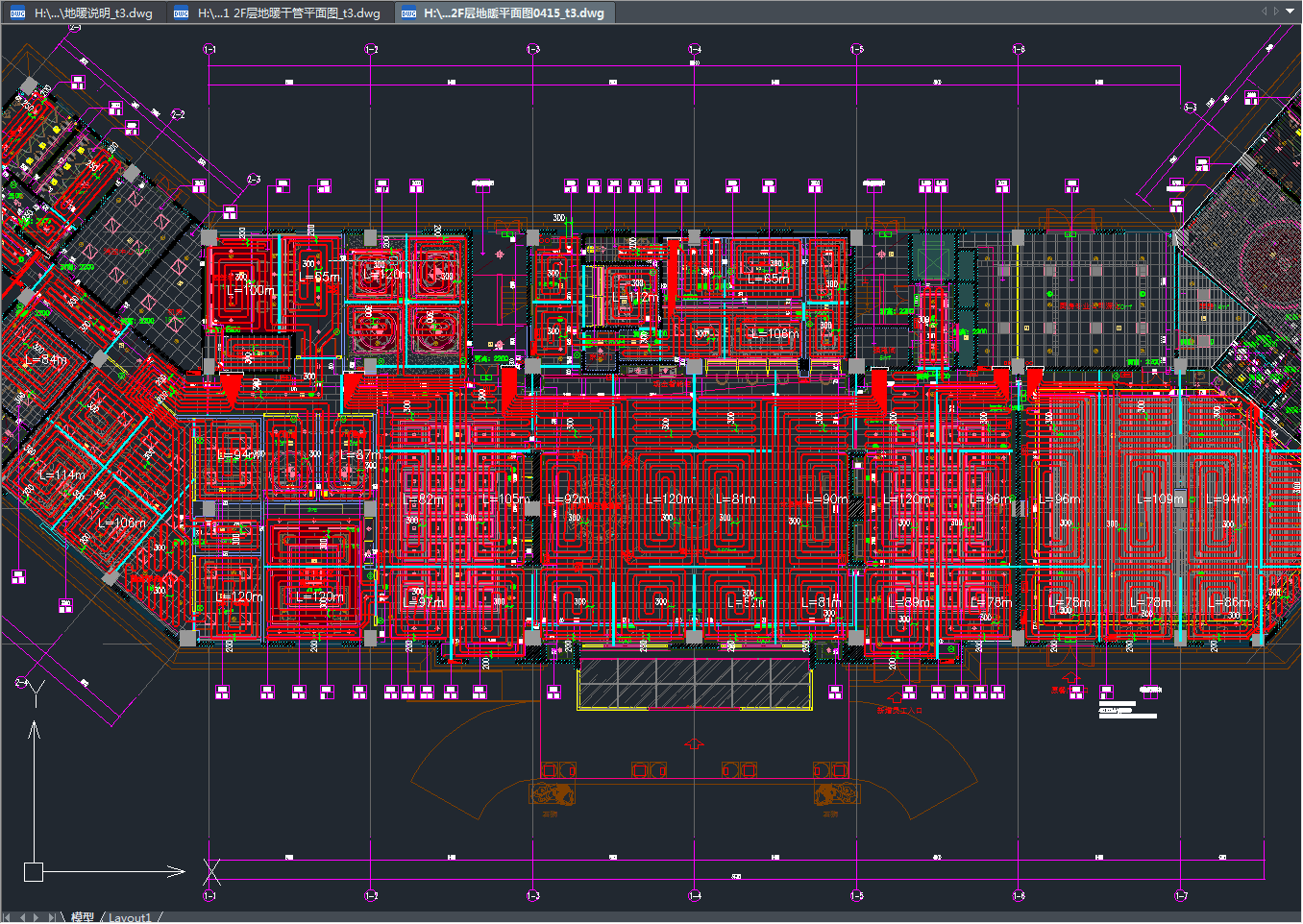

平面類主要為CAD類的平面設計軟件，主要為設計院的大型項目及施工圖輸出。
大型項目如果全部用三維生成，耗時較長且穩定性不高，所以一般都是采用CAD類工程圖進行設計。設計院將設計圖完成并交由施工方按圖施工，由監理按圖核對及后續驗收，在整個環節中，設計圖是唯一準則。
二、三維立體類
隨著科技的日新月異，及居民生活水平的不斷提高，越來越多的三維家裝設計軟件誕生，早期的還只有一些基礎裝修類的工具，而現在隨著空調系統、采暖系統、新風系統等等工具都已加入到了家裝設計行列，因此應運而生了如“酷家樂”、“優筑家”等等綜合性設計軟件，今天我們來分享一下“優筑家”家裝三維設計軟件。

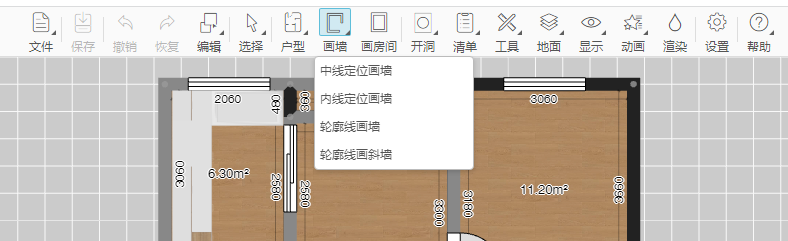

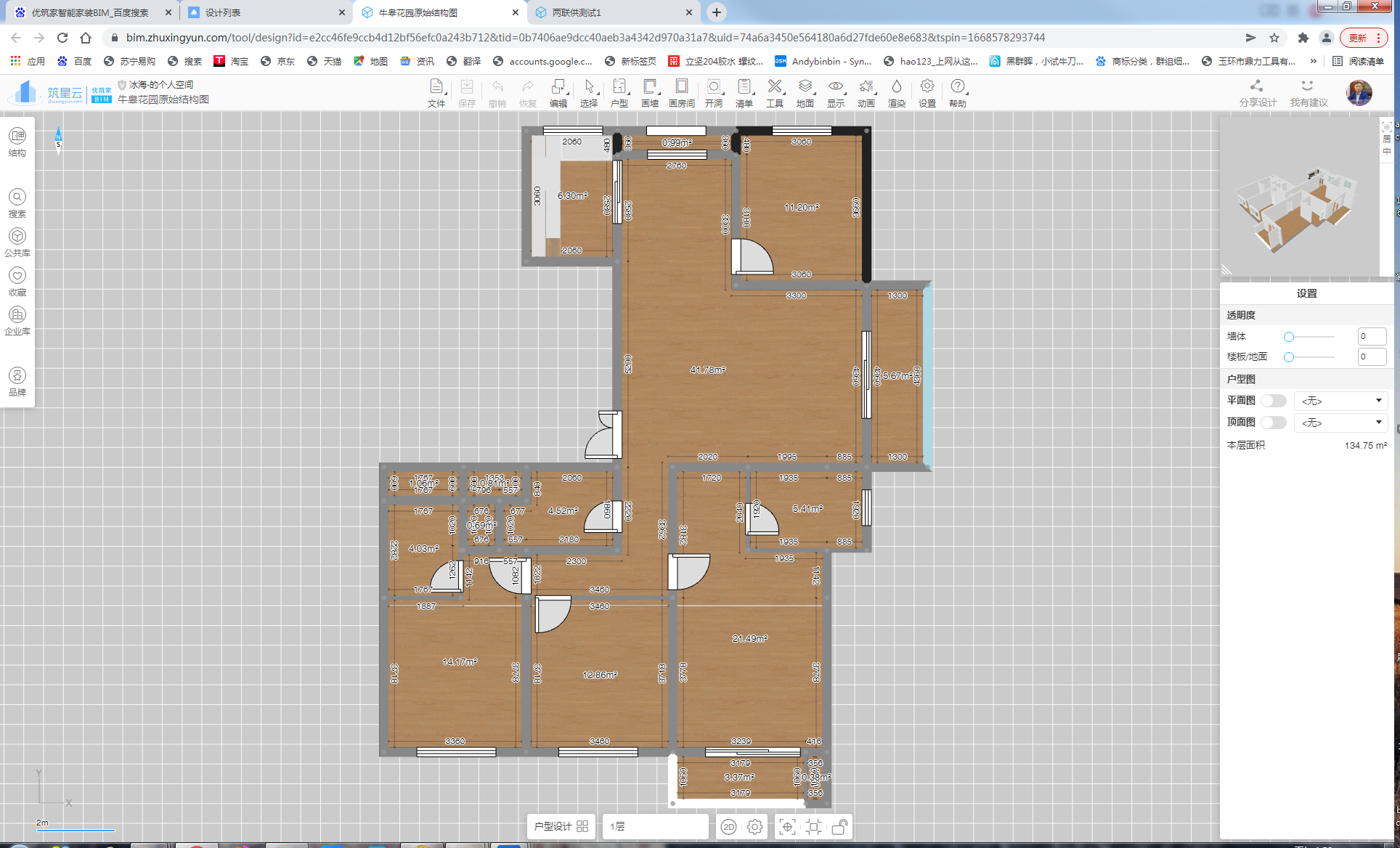

第一步，我們可根據戶型圖或?qū)嶋H測量的尺寸，進行區域劃分（畫墻、窗、門），設計界面對新手非常友好，整個界面清晰簡單易上手。

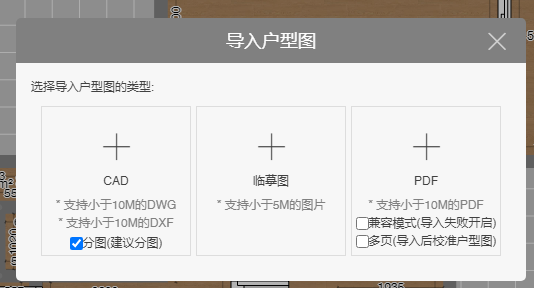

建模設計可以導入CAD、JPG、PDF這幾種格式的戶型圖，使設計工作更加快捷。

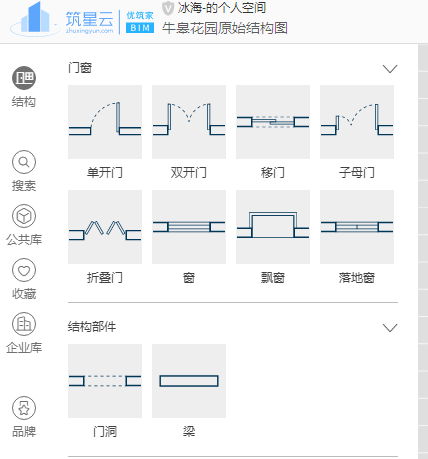

也可以從結構庫中自行畫墻或者畫房間。

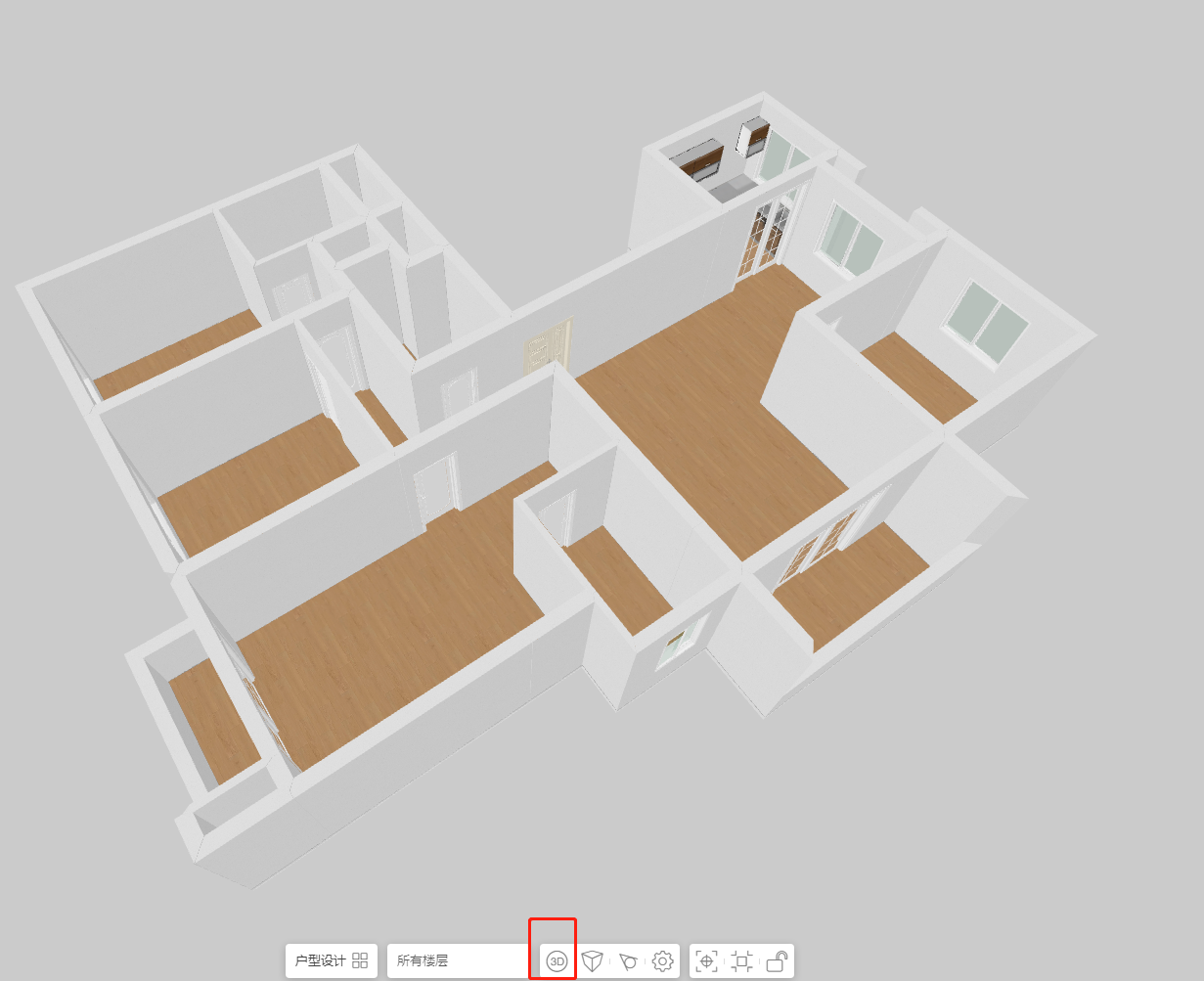

第二步，通過底部的2D、3D切換鍵，可一鍵生成如下3D模型。
我們可以從三維角度檢查設計是否合理。

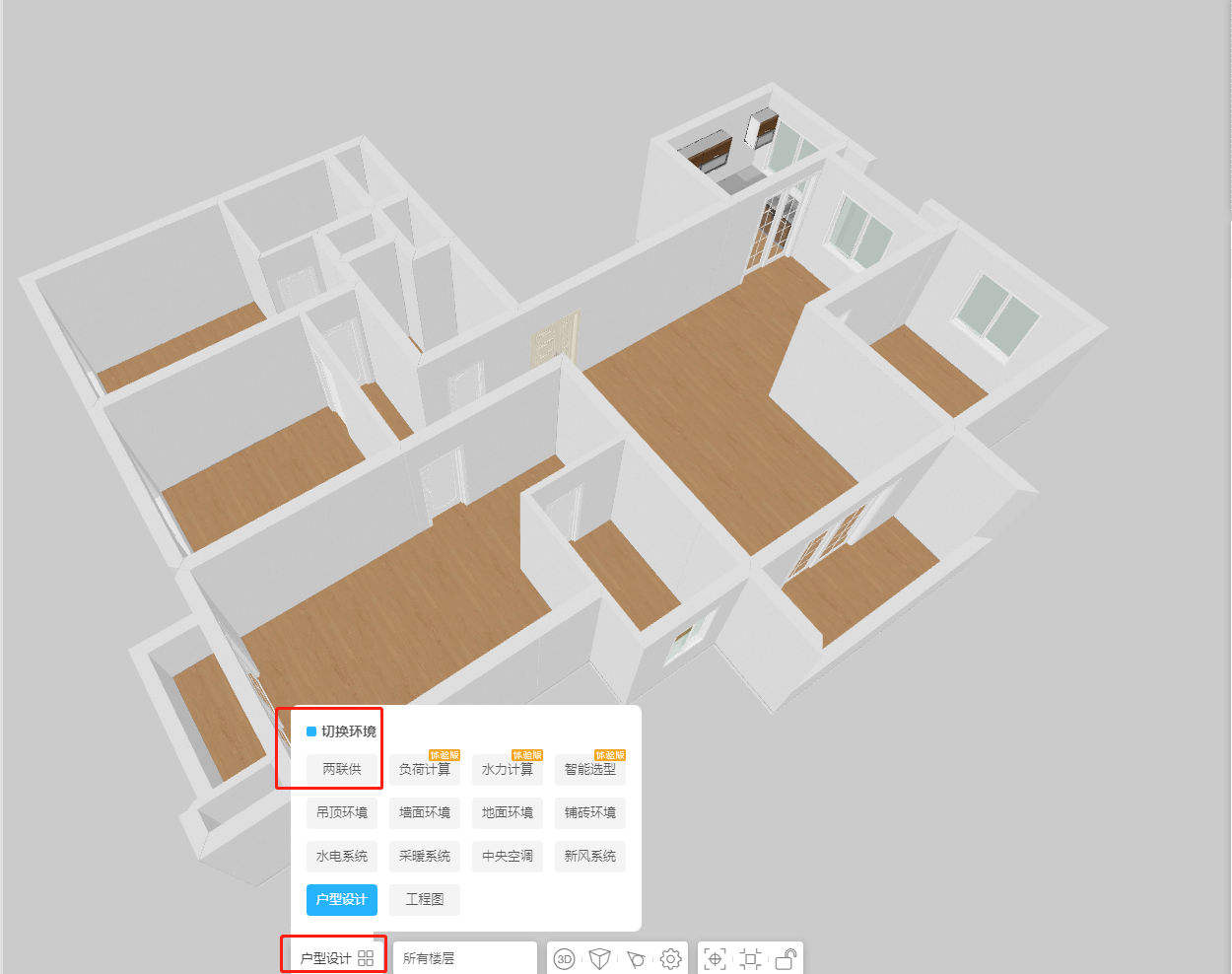

模型建立后，我們點擊下方戶型設計，選擇兩聯供工具。

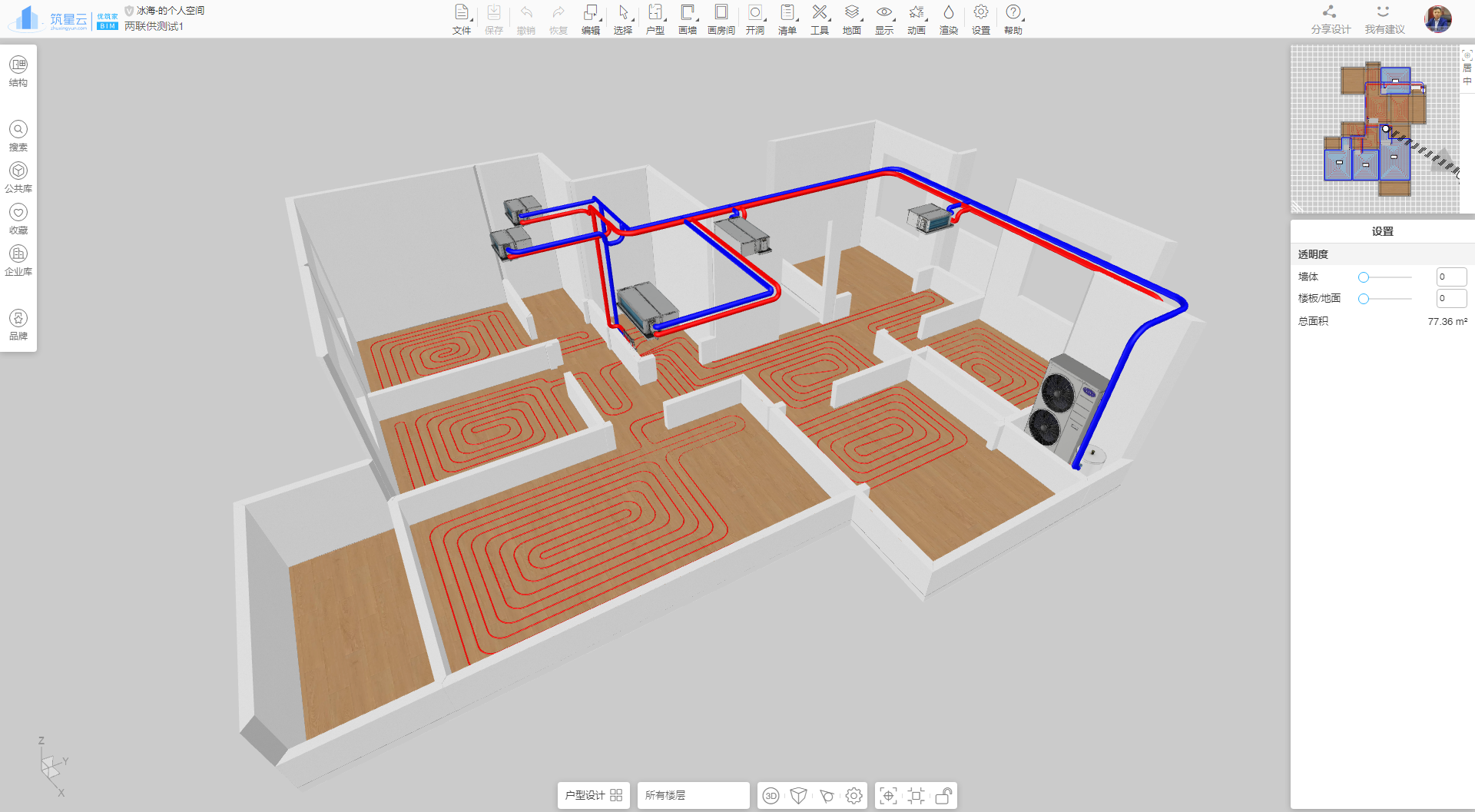

通過左側的工具欄，將各個設備（主機、風盤、分水器）拖入設計圖內，各種管路可一鍵生成，我們可以通過自動生成的管路走向進行細節調整，使之符合我們的要求。最后生成最終的設計方案。

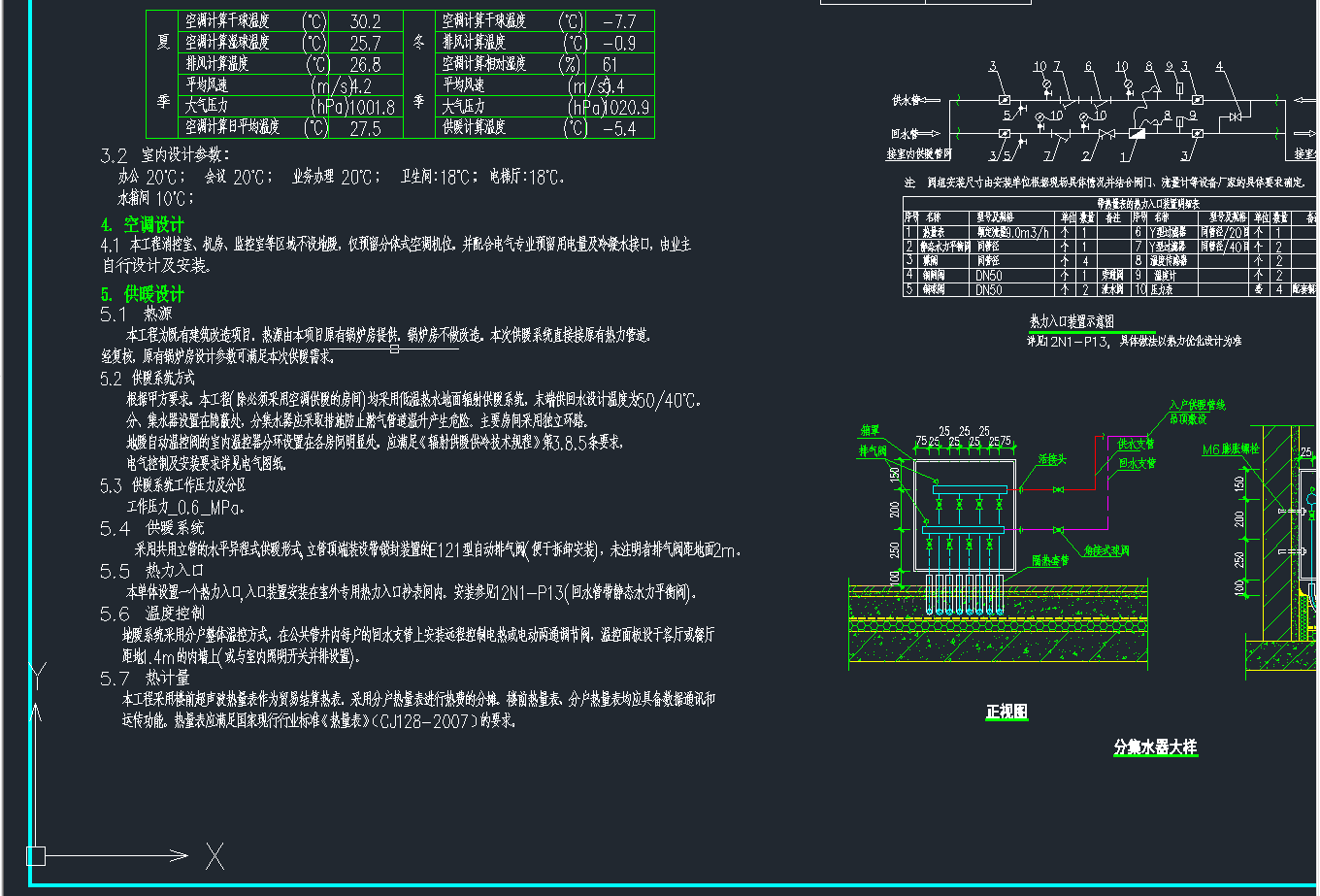

設計完成之后，可以自動生成施工工程圖，方便現場施工，也可以生成二維碼，方便隨時用手機打開三維圖進行核對，同時也可導出設備清單，方便施工。

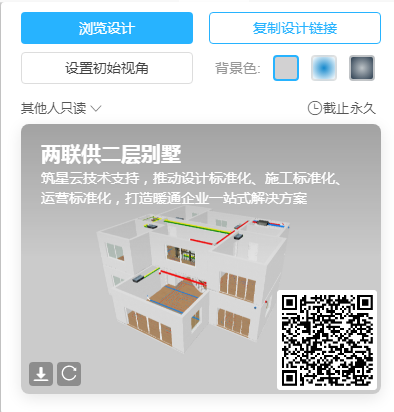

下圖是網友提供的設計圖，用手機微信掃描二維碼，即可查看設計圖，有興趣的朋友可以打開看一下。
筑星云的“優筑家BIM”也是使用方便的一種三維兩聯供設計軟件，全網頁版操作，還可申請?jiān)囉谩?/span>
關于兩聯供的設計軟件，共分為三期進行連載，我們通過由淺入深的方式，讓大家認識、了解關于兩聯供的設計軟件，有疑問的朋友可以在網站或者各平臺進行留言，我們一起分享更多有關兩聯供的知識。
